el缺陷檢測儀又稱光伏組件檢測儀，光伏組件測試儀，el缺陷檢測儀是應用到光伏電站使用的一款檢測設備，可對光伏電站的?陣組件EL內部缺陷進行質量檢測，可快速?效的完成光伏電站質量檢測工作，借助??機技術可實現電??作?動化流程，有效降低運維成本，同時可代理?員進??空，?危環境作業，使EL檢測更安全
el缺陷檢測儀產品簡介：

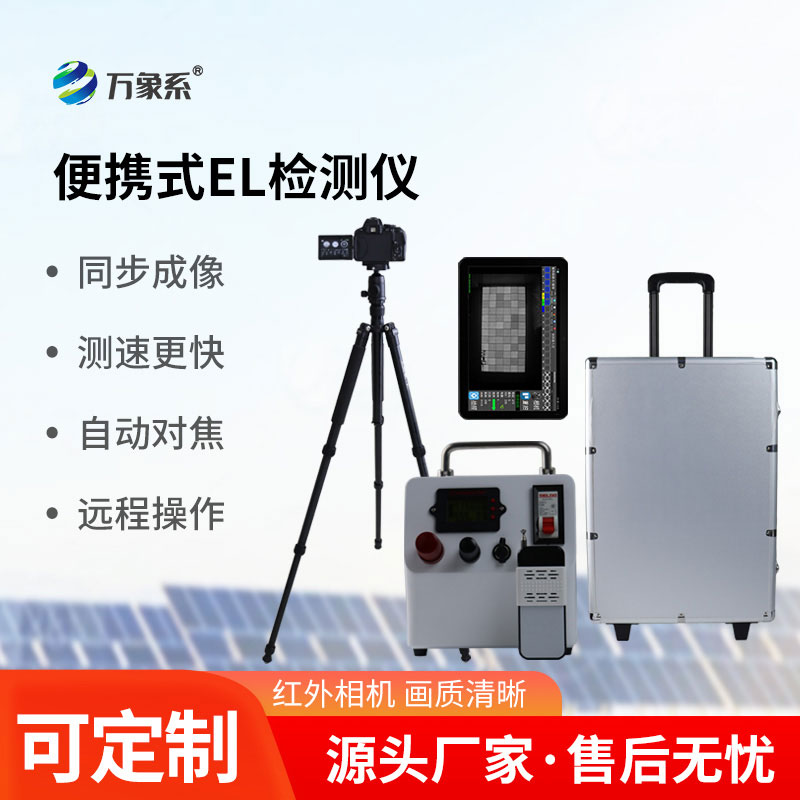

便攜式EL檢測儀應用于光伏太陽能電池板的內部缺陷檢測，可更好的幫助用戶完成產品質量檢測把控生產與安裝風險，
便攜式EL檢測儀搭載2400萬級紅外相機可有效幫助用戶發現光伏板內部直流質量問題，設備配套儲能電源與Wi-Fi無線控制模塊，現場的檢測使用更為便捷快速。
el缺陷檢測儀應用場景：
適用于光伏電站組件到貨檢與安裝后支架上組件測試，以及倉庫/實驗室/工廠的組件質量檢測。
可識別缺陷類型：
| 隱裂 | 破片 | 碎片 | 斷柵 | 黑心 | 虛焊 |
| 工藝污染 | 低效率片 | 黑邊 | 燒結 | 過刻 | 穿孔 |
產品特點優勢：
1、2400萬級高清紅外相機、EL畫質更清晰
2、全時自動對焦模塊成像精度更高
3、無線控制設備檢測，快速成像
4、程控恒流電源現場檢測實現24小時不間斷測試
5、平板電腦無線檢測圖傳查看無需相機查看檢測圖像
6、儲能電源現場檢測無需任何準備即可測試
7、2米碳纖維三腳架支架上組件多角度測試更便捷
8、整機無線遠程操作測試，一人即可完成整個項目
9、三防拉桿箱攜帶運輸輕便安全
應用領域：
| 場景 | 工廠組件、倉庫組件、電站現場組件測試、 |
| 測試 | 白天：戶外防紅外暗室測試；室內無太陽光環境測試 夜晚：直接三腳架測試，燈光月光無影響 |
| 對象 | 晶硅組件、薄膜組件（可定制） |
| 數量 | 單塊組件成像檢測 |
規格參數：
| 模塊 | 配置 | 規格 |
| 相機模塊 | 像素 | 2416萬像素 |
| 分辨率 | 6000x4000 | |
| 芯片 | 23.5x15.6mm、CMOS傳感器 | |
| 紅外芯片 | Lailx9s鍺芯片 99.8%紅外折射率 | |
| 精度 | 1.0mm/pixel | |
| 檢測速度 | 1～30s可調 | |
| 弱電流測試 | 可在5A弱電流呈現清晰隱裂成像 | |
| 光屏蔽 | 燈光、月光、星光、室內輕微太陽光、100輻照度以下太陽光對測試無影響 | |
| 檢測面積 | 4000mm*2000mm | |
| 鏡頭 | 18mm廣角紅外鏡頭 | |
| 對焦模式 | 全時自動對焦 | |
| 電池 | 980mah | |
| 內存卡 | 32GB | |
| 數據線 | 10cm | |
| 電源模塊 | 容量 | 10AH |
| 電芯 | 高性能離鋰電池 | |
| 輸出電流 | 8A | |
| 電流精度 | 0.1A | |
| 輸出電壓 | 70V | |
| 電壓精度 | 0.1V | |
| 負載功率 | 100W～600W；上限不高于700W | |
| 檢測數量 | 300～500塊光伏板 | |
| 控制面板 | LED數顯程控面板 | |
| 功能設置 | 無線遙控上電斷電 | |
| 節電模式 | 上電10s后自動斷電 | |
| 穩態模塊 | 恒定電源輸出電流電壓不受電量大小變化 | |
| 電路保護 | 短路保護、斷路保護、電流倒灌保護、過熱保護、靜電保護、電流電壓自適應匹配光伏板 | |
| 上電線 | 10cm交流三孔輸入線 | |
| 直流線 | 5m直流輸出線、MC4端口對接組件 | |
| 電腦 | 平板電腦 | 華為平板 32G |
| Wi-Fi | 2.4G | 內置2.4GWi-Fi無線控制模塊 |
| 軟件 | 檢測APP | 無線控制相機檢測拍照，圖傳成像，動態視頻取景定位，歷史圖片查看，圖像下載等 |
| PC | 電腦軟件 | 檢測自動檢測，缺陷分類識別保存，文件夾日期管路，統計，增益，截圖，相機參數調節，專業管理臺式機軟件 |
| 支架系統 | 檢測支架 | 1.5米鋁合金支架 |
| 檢測云臺 | 支架一體式安裝，360度旋轉 | |
| 定位模塊 | 檢測定位 | 十字激光定位儀，快速定位支架上后組件位置，可提高數倍檢測效率 |
| 使用環境 | 沙漠，高原，屋頂，丘陵，山坡，廠房，屋頂，雪地，大棚，農光互補，魚光互補，風光互補，等各種環境 | |
| 質保售后 | 1年質保、24H響應、72H故障解決方案、備品備件協調 | |
配置清單：
| 序號 | 名稱 | 規格 | 數量 | 單位 |
| 1 | EL相機 | 2400萬紅外相機，全自動對焦 | 1 | 臺 |
| 2 | EL紅外鏡頭 | 18mm廣角紅外鏡頭；精度0.8mm | 1 | 臺 |
| 3 | 平板電腦 | 華為榮耀 32G | 1 | 臺 |
| 4 | Wi-Fi傳輸模塊 | 內置2.4G Wi-Fi模塊 | 1 | 套 |
| 5 | 數據線/充電器 | 標準 | 1 | 套 |
| 6 | 相機電池 | 標準 | 2 | 套 |
| 7 | 檢測支架 | 2m碳纖維三腳架 | 1 | 套 |
| 9 | 檢測云臺 | 720云臺 | 1 | 臺 |
| 10 | EL-DC移動電源 | 10AH儲能，70V，700W，恒流恒壓輸出，遙控器無線控制，續航300～500塊組件，10S自動斷電 | 1 | 臺 |
| 11 | 上電線 | 5米 | 1 | 根 |
| 12 | 檢測定位儀 | 十字鐳射激光定位，快速定位檢測組件位置 | 1 | 套 |
| 13 | 設備拉桿箱 | 專用三防儀器拉桿箱； | 1 | 套 |
| 14 | EL-APP檢測軟件 | 無線操作相機檢測，即時取景，圖傳查看，圖片下載，歷史圖片查看 | 1 | 套 |
| 15 | windows軟件 | 檢測自動檢測，缺陷分類識別保存，文件夾日期管路，統計，增益，截圖，相機參數調節，專業管理臺式機軟件 | 1 | 套 |
| * | 適用場景 | 光伏電站安裝前測試；支架上組件測試 | ||
| * | 其他 | 標準應用設備，市場主流產品。 |
