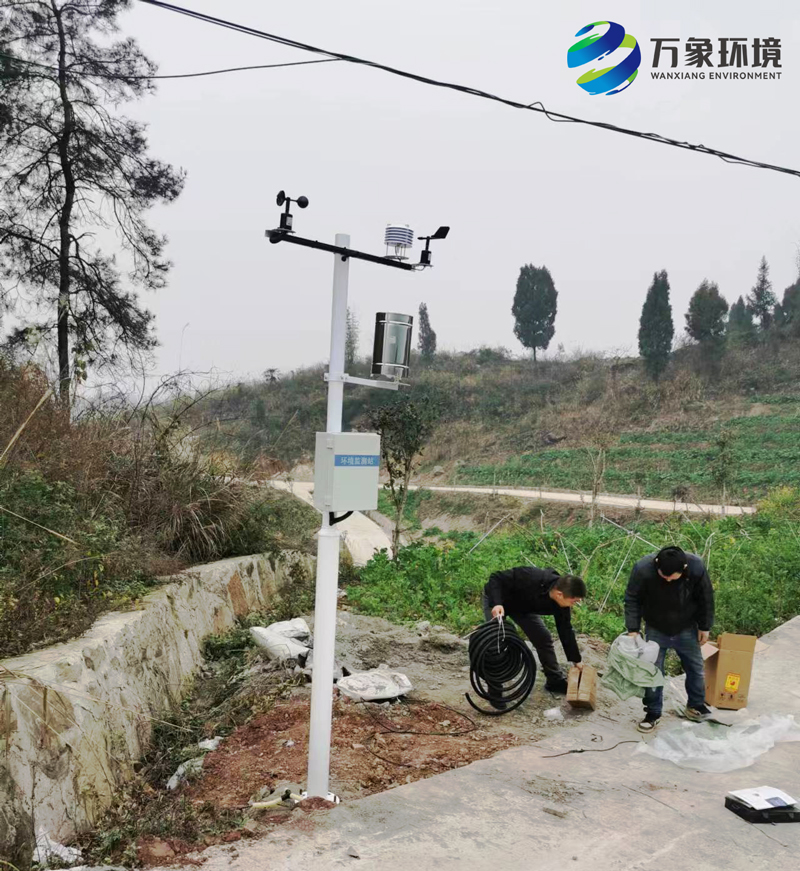

重慶農業氣象站安裝案例
一、產品簡介
WX-NQ10農業氣象站是一款綜合的物聯網農業氣象參數觀測系統，可對區域內溫濕度、光照、二氧化碳、大氣壓、雨量、土壤溫濕度、風速、風向等要素進行及時、準確、有針對性的在線監測。
該設備主要由氣象傳感器,數采儀,太陽能供電系統，碳鋼塔臺，云平臺，多通道通信接口以及設備安裝套件組成。
農業氣象站具有性能穩定，檢測精度高，無人職守，抗干擾能力強，軟件功能豐富等方面特點，有效、具體地反映出不同區域的農業氣象信息,使得農業氣象監測更加具體化、區域化、實時動態化。
二、產品特點
1、低功耗數采儀：靜態功耗小于50uA
2、標配GPRS聯網、支持擴展藍牙、有線傳輸
3、支持選配7寸液晶觸屏或LED屏 版本：4.4.2、四核Cortex-A7，512M/4G
4、支持modbus485傳感器擴展
5、太陽能充電管理MPPT自動功率點跟蹤
6、三米碳鋼塔臺，四面橫臂固定法蘭，可選配避雷針
7、超限后可PC端、手機端報警
8、ABS材質防護箱，耐腐蝕、抗氧化，防水等級IP66
三、技術參數
1.采集器供電接口：GX-12-3P插頭，輸入電壓5V，帶RS232輸出Json數據格式,采集器供電：DC5V±0.5V峰值電流1A,
2.傳感器modbus、485接口：GX-12-4P插頭，輸出供電電壓12V/1A,設備配置接口：GX-12-4P插頭，輸入電壓5V
3.太陽能供電、配置鉛酸電池，可選配30W 20AH/50W 20AH/100W 100AH.充電控制器：150W，MPPT自動功率點跟蹤，效率提高20%
4.數據上傳間隔：1分鐘-1000分鐘可調
5.屏幕尺寸：1024*600 RGB LCD
6.部分傳感器參數
| 名 稱 | 測量范圍 | 分 辨 率 | 準 確 度 |
| 風 速 | 0～30m/s | 0.01m/s | ±(0.1+0.03V)m/s |
| 風 向 | 0～360°（16方向） | 1/16 | <3°(>1.0m/s) |
| 空氣溫度 | -40-80℃ | 0.1℃ | ±0.3℃（25℃） |
| 空氣濕度 | 0-100%RH | 0.10% | ±3%RH |
| 大氣壓力 | 30-110Kpa | 0.01Kpa | ±0.02Kpa(相對) |
| 雨量 | ≦4mm/min | 0.01mm | ±0.2mm |
| 光照 | 0-18.8W LUX | 1lux | 5% |
| 二氧化碳 | 500-5000PPM | 1PPM | ±50PPM±讀數的3% |
| 土壤溫度 | -40~80℃ | 0.1℃ | ±0.5℃ |
| 土壤濕度 | 0-100% | 0.001 | 0.03 |
四、云平臺
1.CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。
2.支持多帳號、多設備登錄
3.支持實時數據展示與歷史數據展示儀表板
4.云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。
5.支持短信報警及閾值設置
6.支持地圖顯示、查看設備信息。
7.支持數據曲線分析
8.支持數據導出表格形式
9.支持數據轉發，HJ-212協議，TCP轉發，http協議等。
10.支持數據后處理功能
11.支持外置運行javascript腳本
