一、水文監測設備產品概述

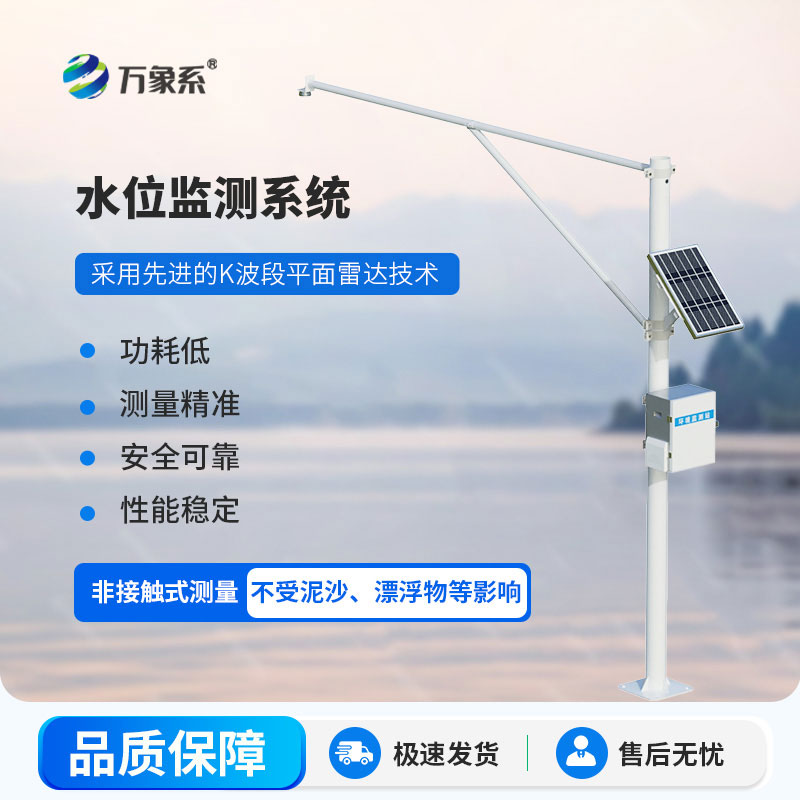

　　WX-SW1是一款基于微波技術的全自動水文在線監測系統(具備省級CMA證書)，可同時測量渠道內水位。它采用先進的K波段平面雷達技術，通過非接觸的方式測量水體的流速和水位，根據內置的軟件算法，計算并輸出實時斷面流量及累計流量;可用于河道、灌渠、地下排水管網、防汛預警等場合進行非接觸式流量測量;該產品具有功耗低、體積小巧、可靠性高、維護方便的特點;測量過程不受溫度、泥沙、河流污染物、水面漂浮物等因素的影響。

　　二、水文監測設備應用領域

　　1、江河、湖泊、潮汐、水庫閘口、地下水管網、灌渠灌道等水位測量。

　　2、輔助水處理作業，如城市供水、排污監測等。

　　3、流量計算、入水排水流量監測等。

　　三、產品特點

　　1、非接觸式測量，結合斷面參數計算流量，不受風、溫度、霧霾、泥沙、漂浮物等影響。

　　2、適用于多種測量條件，不受腐蝕、泡沫影響，可以輸出流速、水位、流量的測量數據。

　　3、流速和水位采用平面陣列雷達天線，自帶測量角度功能，設備體積小巧，安裝方便。

　　4、方便的配置軟件，可以根據實際需要對參數進行方便的配置，以適應不同的使用條件。

　　5、不受大氣中水蒸汽、溫度和壓力變化的影響

　　四、監測平臺

　　1、CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。

　　2、支持多帳號、多設備登錄

　　3、支持實時數據展示與歷史數據展示儀表板

　　4、云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。

　　5、支持短信報警及閾值設置

　　6、支持地圖顯示、查看設備信息。

　　7、支持數據曲線分析

　　8、支持數據導出表格形式

　　9、支持數據轉發，HJ-212協議，TCP轉發，http協議等。

　　10、支持數據后處理功能

　　11、支持外置運行javascript腳本

　　五、概要指標

　　供電電壓：100mA(工作)，<1mA(休眠);

　　工作電壓：12V供電

　　運行溫度：-35℃~60℃;

　　存儲溫度：-40℃~60℃;

　　野外防護等級：IP68

　　信號輸出：RS485/MODBUS協議;

　　六、技術參數

　　水位測量

　　測距范圍：0-30米

　　測距精度：±1cm

　　測距分辨率：1mm

　　間隔時間：1-5000min

　　供電方式：太陽能電池板+蓄電池組合供電

　　太陽能功率：10W/30W(選配)

　　蓄電池參數：DC3.7V 10Ah

　　支架高度：立桿4米 橫臂3米

　　工作環境：-30℃～80℃(不結冰狀態)

　　七、安裝注意事項

　　1、安裝環境

　　測驗渠段內無巨大塊石阻水，無巨大漩渦、亂流等現象

　　測驗渠段宜順直、穩定、水流集中

　　測驗渠段需硬化處理，測量斷面宜規整

　　測驗渠段應保持順暢，防止漂浮物堆積

　　2、安裝高度

　　建議安裝高度3-4米

　　3、流速計安裝方向

　　流速計波束建議朝來水方向
