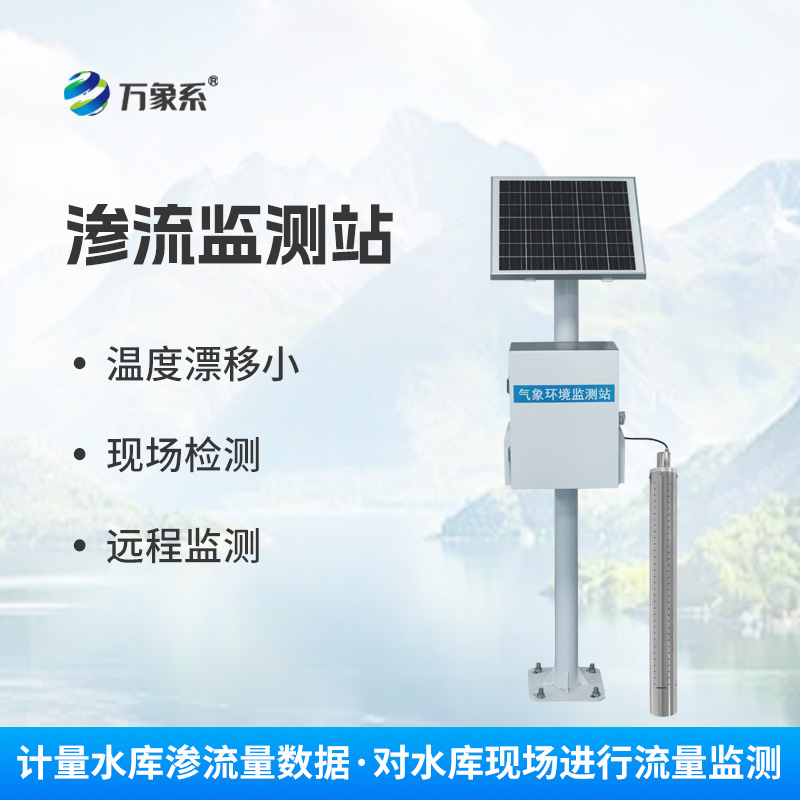

滲流監測站又稱地下水位滲流監測站，滲壓滲流自動監測站，滲流監測站是一種用于監測地下水流動狀況的設備，適用于長期自動監測河流湖泊等水體的水位，滲流監測站是監測水位及流量變化的有效監測設備。

1.滲流監測站用途

WX-SL1 系列磁致式量水堰計適用于長期測量河流、湖泊、水庫、壩體等堰槽的水位，是監

測水位及流量變化的有效監測設備。量水堰計采用磁致伸縮液位計作為傳感器進行測量，具

有分辨率高、穩定性好、性能可靠、響應速度快，工作壽命長等優點。

2.滲流監測站 規格及主要技術參數

規格型號

WX-SL1

測量范圍 :0～500mm

靈敏度 :0.01mm

測量精度 ：≤0.1%F.S

工作電壓 ：DC12V

輸出信號 ：RS485/MODBUS 協議

防護等級 ：IP67

絕緣電阻 ：≥10MΩ

外殼材質 ：304 不銹鋼

外形尺寸 ：Φ89×700mm

3 .滲流監測站結構及工作原理

3.1 結構

WX-SL1 系列磁致式量水堰計由防污管、上端蓋、

磁致伸縮液位傳感器、水平泡、觀測電纜等組成。

3.2 工作原理

磁致伸縮液位傳感器主要由測桿、電子倉和套

在測桿上的非接觸磁浮球組成。測桿內裝有磁致伸

縮線(波導絲)，測桿由不導磁的不銹鋼管制成。測

量時電子倉發出起始脈沖，起始脈沖在波導絲中傳

輸，產生沿波導絲方向的旋轉磁場，當這個磁場與

浮球中的永久磁場相遇時，產生磁致伸縮效應，使

波導絲發生扭動，這一扭動被電子拾能機構所感知

并轉換成相應的電流脈沖，測量電路計算出兩個脈

沖之間的時間差，即可精確地測出被測液位值。

4.滲流監測站 測量

4.1 電纜信號定義

芯線顏色

紅

黑

綠

白

屏蔽

信號定義

電源+

電源-

RS485B

RS485A

地線

4.2 讀數儀測量

人工測量用 RX105 型智能讀數儀或 RX106 型多功能讀數儀，將測量線按接線說明對應

連接量水堰計，讀數儀自動識別并量水堰計內存儲的儀器編號等身份信息，實時刷新顯示當

前液位毫米值。

5.滲流監測站 計算方法

量水堰計輸出值是水位，單位是毫米，應根據公式計算得出堰上水頭，再結合堰槽流量

公式計算出流量。

5.1 堰上水頭計算公式為：

h = hi－h0

式中：h — 堰上水頭，單位為 mm；

hi — 量水堰當前實測值，單位為 mm；

h0 — 基準值(修正值)，單位為 mm。

5.2 直角三角堰流量計算公式為：

Q =1.4×(h/1000) 5/2

式中：Q — 流量，單位為 m 3/s；

h — 堰上水頭，單位為 mm。

5.3 梯形堰流量計算公式為：

Q =1.86×(b/1000)×(h/1000) 3/2

式中：Q — 流量，單位為 m 3/s；

h — 堰上水頭，單位為 mm；

b — 堰口底寬，單位為 mm。

5.4 矩形堰流量計算公式為：

Q = m×(b/1000)× 2?×(h/1000) 3/2

m = 0.402 + 0.054×(h/1000)/(p/1000)

式中：Q — 流量，單位為 m 3/s；

h — 堰上水頭，單位為 mm；

b — 堰口底寬，單位為 mm；

p — 堰底至堰口高度，單位為 mm；

g — 重力加速度，一般取 9.81，單位為 m/s 2。

6.滲流監測站 儀器安裝

6.1 檢查

量水堰計移除包裝后，請務必剪掉底部用于固定浮球的橡皮筋，并使用 RX105 型讀數儀

對傳感器進行測讀，確保儀器完好才能安裝。

6.2 安裝量水堰計

量水堰計應安裝在堰板的上游≥100cm 處,有條件可在堰槽的側壁做一內凹槽，將量水

堰豎直插入凹槽中，利用水平泡調整垂直度，再用水泥砂漿固定。也可直接用 U 型抱箍固定

在堰槽側壁。

安裝時務必將量水堰計零點線置于堰口以下。
