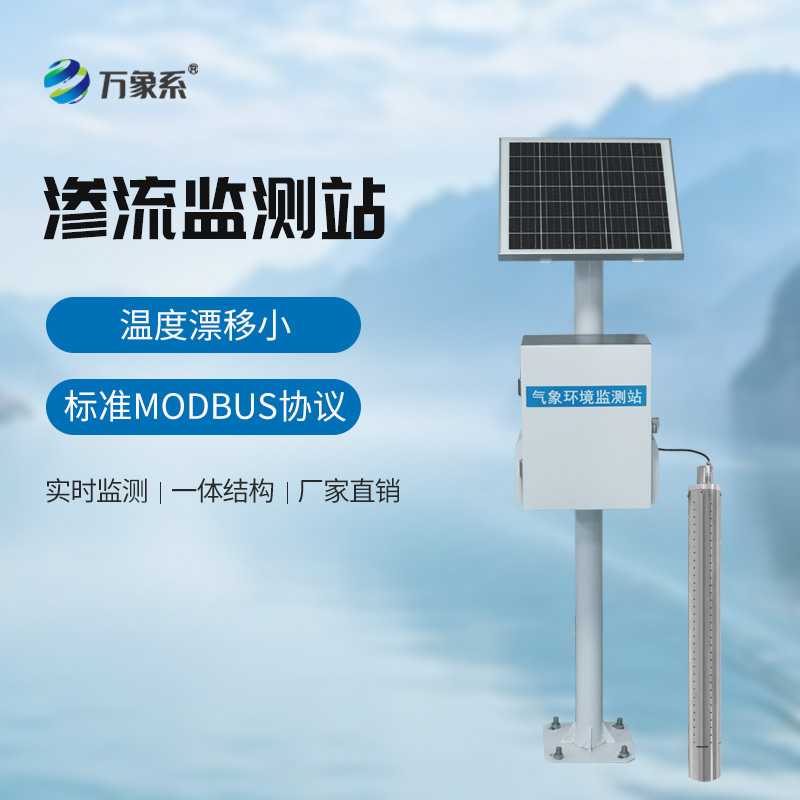

地下水位滲流監測站又稱滲流監測站，滲壓滲流監測站，地下水位滲流監測站是一款用來測量地質或水文環境中滲壓和滲流變化的儀器，能對水庫滲流量數據進行流量監測，在水利工程中，它可以用于監測水庫大壩、堤防等水工建筑物的滲流情況，預防因滲流引起的安全事故，可實現數據信息通過無線傳輸將現場信息傳送給監測中心。

1 用途

WX-SL1 系列磁致式量水堰計適用于長期測量河流、湖泊、水庫、壩體等堰槽的水位，是監

測水位及流量變化的有效監測設備。量水堰計采用磁致伸縮液位計作為傳感器進行測量，具

有分辨率高、穩定性好、性能可靠、響應速度快，工作壽命長等優點。

2 規格及主要技術參數

規格型號

WX-SL1

測量范圍 :0～500mm

靈敏度 :0.01mm

測量精度 ：≤0.1%F.S

工作電壓 ：DC12V

輸出信號 ：RS485/MODBUS 協議

防護等級 ：IP67

絕緣電阻 ：≥10MΩ

外殼材質 ：304 不銹鋼

外形尺寸 ：Φ89×700mm

3 結構及工作原理

3.1 結構

WX-SL1 系列磁致式量水堰計由防污管、上端蓋、

磁致伸縮液位傳感器、水平泡、觀測電纜等組成。

3.2 工作原理

磁致伸縮液位傳感器主要由測桿、電子倉和套

在測桿上的非接觸磁浮球組成。測桿內裝有磁致伸

縮線(波導絲)，測桿由不導磁的不銹鋼管制成。測

量時電子倉發出起始脈沖，起始脈沖在波導絲中傳

輸，產生沿波導絲方向的旋轉磁場，當這個磁場與

浮球中的永久磁場相遇時，產生磁致伸縮效應，使

波導絲發生扭動，這一扭動被電子拾能機構所感知

并轉換成相應的電流脈沖，測量電路計算出兩個脈

沖之間的時間差，即可精確地測出被測液位值。

4 測量

4.1 電纜信號定義

芯線顏色

紅

黑

綠

白

屏蔽

信號定義

電源+

電源-

RS485B

RS485A

地線

4.2 讀數儀測量

人工測量用 RX105 型智能讀數儀或 RX106 型多功能讀數儀，將測量線按接線說明對應

連接量水堰計，讀數儀自動識別并量水堰計內存儲的儀器編號等身份信息，實時刷新顯示當

前液位毫米值。

5 計算方法

量水堰計輸出值是水位，單位是毫米，應根據公式計算得出堰上水頭，再結合堰槽流量

公式計算出流量。

5.1 堰上水頭計算公式為：

h = hi－h0

式中：h — 堰上水頭，單位為 mm；

hi — 量水堰當前實測值，單位為 mm；

h0 — 基準值(修正值)，單位為 mm。

5.2 直角三角堰流量計算公式為：

Q =1.4×(h/1000) 5/2

式中：Q — 流量，單位為 m 3/s；

h — 堰上水頭，單位為 mm。

5.3 梯形堰流量計算公式為：

Q =1.86×(b/1000)×(h/1000) 3/2

式中：Q — 流量，單位為 m 3/s；

h — 堰上水頭，單位為 mm；

b — 堰口底寬，單位為 mm。

5.4 矩形堰流量計算公式為：

Q = m×(b/1000)× 2?×(h/1000) 3/2

m = 0.402 + 0.054×(h/1000)/(p/1000)

式中：Q — 流量，單位為 m 3/s；

h — 堰上水頭，單位為 mm；

b — 堰口底寬，單位為 mm；

p — 堰底至堰口高度，單位為 mm；

g — 重力加速度，一般取 9.81，單位為 m/s 2。

6 儀器安裝

6.1 檢查

量水堰計移除包裝后，請務必剪掉底部用于固定浮球的橡皮筋，并使用 RX105 型讀數儀

對傳感器進行測讀，確保儀器完好才能安裝。

6.2 安裝量水堰計

量水堰計應安裝在堰板的上游≥100cm 處,有條件可在堰槽的側壁做一內凹槽，將量水

堰豎直插入凹槽中，利用水平泡調整垂直度，再用水泥砂漿固定。也可直接用 U 型抱箍固定

在堰槽側壁。

安裝時務必將量水堰計零點線置于堰口以下。
